Handschranke Standard

Manuelle Gegengewichtsschranke bis zu 6 Meter Sperrbreite

Herstellung – Lieferung – Montage – Wartung

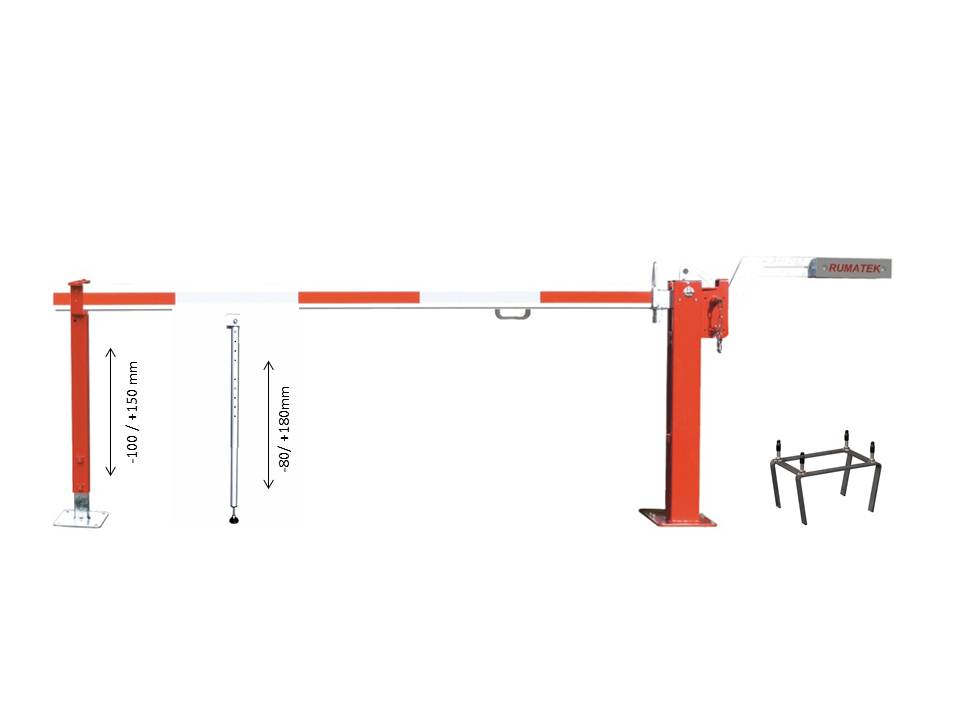

Hauptstütze Stahlrohr 120x40x3 mm, zum Aufdübeln, feuerverzinkt und beschichtet. Zum Aufdübeln (Bodenplatte 400 x 270mm). Auflagestütze VKT.70 x 40mm, zum Aufdübeln, höhenverstellbar (-100/+150mm) inkl. Überwurf für baus. Vorhängeschloss. Alternativ mit höhenverstellbarer gefederter Pendelstütze. Wartungsfrei gelagerter Sperrbalken 93 x 46 mm mit Antisitzsteg und C-Profil an der Unterseite zur Befestigung der Pendelstütze oder Schildern. Horizontale Anpassung des Sperrbalkens Neigung +/- 5 % möglich. Die Verriegelung erfolgt über Steckbolzen in Auf und Zu Position. Alle Stahlteile verzinkt oder Edelstahl.

Standard: Schließung an der Auflage-und Ablagestütze mittels bauseitigemVorhängeschloss.

Zubehör: Auflagestütze mit Schlosskasten Dreikantschloss DIN 3223 und/oder einem Profilzylinder Schlosskasten an der Hauptstütze für Dreikantschloss DIN 3223 und/oder einem Profilzylinder.

Sperrbreite Preis
3000 mm   785,00 €
3500 mm   831,00 €
4000 mm   873,00 €
4500 mm   865,00 €
5000 mm   956,00 €
5500 mm 1001,00 €
6000 mm 1037,00 €
Aufpreis
Für Vorhangschloss Standard
Fw-Dreikanschverschluß an der Hauptstütze   98,00 €
Schloßkasten mit PZ an der Hauptstütze 198,00 €
Schloßkasten mit PZ + FW Dreikant an der Hauptstütze 249,00 €
Auflagepfosten mit PZ   98,00 €
Auflagepfosten mit FW Dreikant 119,00 €
Montagekorb zum Einbetonieren für Hauptstütze   80,50 €
Montagekorb zum Einbetonieren für Auflagepfosten   69,00 €

Ausstattung mit Auflagepfosten oder Pendelstütze optional ohne Aufpreis!

Bei Ausführung mit Auflagepfosten befindet sich der Verschluß am Auflagepfosten.

Bei Ausführung mit Pendelstütze befindet sich der Verschluß am Hauptständer.

Schrankenbaumlängen bis 8,0 m

Handbetätigte Wegesperre mit Gegengewichtsausgleich für Sperrweite bis 8,0 m .Auflagestütze (höhenverstellbar) und Hauptstütze  zum Aufdübeln. Vertikal schwenkend, in den Endlagen durch Stahlbolzen und bau-seitigem Vorhangschloss verriegelbar.

Optional mit automatischer Sicherheits-Verriegelung und Positionsschlie-ßung oder Schliesszwang durch Schlosskästen. Die Schließung ist links / rechts umbaubar z.B. bei gegenläufigen Schrankenanlagen. Wartungsfrei gelagerter ovaler Aluminium-Sperrbalken mit Antisitzsteg und Schraubenkulisse, RAL 9010 verkehrsweiß pulverbeschichtet und mit rot-weißen Reflexstreifen versehen.

Haupt- und Auflagestützen aus Stahl, feuerverzinkt und duplex pulverbeschichtet in RAL 3020 verkehrsrot. Die Haupt- und Auflagestützen sind zur einfachen Geländeanpassung höhenverstellbar. Die Hauptstützen (-30 / +240 mm) und die Auflagestützen (-130 / + 120). Alternativ und preisgleich zur Auflagestütze kann eine gefederte und höheneinstellbare Aluminium-Pen-delstütze (-80 / +180 mm) in silber-eloxiert montiert werden.

Nennhöhe über Flur: 1,0 m, ab 6,5 m zweiteiliger Sperrbalken und ab 5,5 m mit einer Seilabspannung. Horizontale Anpassung des Sperrbalken von
+/- 12 % möglich.

Sperrbreite Preis
6500 mm 1352,00 €
7000 mm 1412,00 €
7500 mm 1482,00 €
8000 mm 1582,00 €
