TOR 100 Business

TOR100 Business
Die Toranlage ist komplett vormontiert, betriebsbereitund muss lediglich am Verwendungsort aufgestelltw

erden. Die DIN Richtung muss bei Bestellung angegeben werden. Eine nachträgliche Änderung der DIN Richtung ist in wenigen Arbeitsschritten auch vor Ort möglich.

Beschreibung:
• Durchfahrtslichte über Endschalter einstellbar: 2,5m – 6m
• Durchfahrtslichte bei 2 gegenläufigen Toren max. 12m (doppelter Torpreis)
• Gesamthöhe ca. 2.000 mm
• max. 40 Bewegungszyklen je Tag
• Bodenfreiheit ca. 140-160mm
• Normgerechte Hinderniserkennungüber Kraftabschaltung
• Notentriegelung innen – für Notbetrieb

Ausführung Doppelstabmatte:
• Höhe: 1800mm 6/5/6 – feuerverzinkt

Lieferumfang:
• Betonfertigteil
• Feuerverzinkte Konsole mit Rollenböcken
• Laufwerk mit Gesamtlänge: ca. 7,6 m
• Zaunanschlusspfosten
• Torantrieb (Marke Berner – Tor100 Modifizierung)
• 1x 2-Kanal Handsender SE-120
• Lichtschranke mit Gegenreflektor für bauseitigen Zaun
• Netzleitung – für bauseitige 230V Steckdose
• 6x passive Sicherheitskontaktleiste (2x am Flügel –
2x am Betonblock – 2x am Zaunanschlusspfosten)

Betonfertigteil:
• Größe: LxBxH: 1,600mm x 600mm x 700mm
• Gewicht ca.: 1500kg
• Aussparung für Staplergabeln
• 4x Gewindehülse für Kranösen (siehe Zubehör)

Hier im Baustelleneinsatz:

Antriebsoptionen:

Autarke Version

• Ausgerüstet mit einer wasserdichten abschließbaren Technikbox.
• Diese beinhaltet die Leistungslektronik mit Laderegelung, sowie einen speziellen Akku.
• Die Technik ist für harte Einsatzzwecke von -20°C bis +50°C gebaut.
• Im Lieferumfang inbegriffen ist eine Photovoltaikpanel
• (Nennleistung WP: 180 W, Größe: 670x1490mm) zur Beladung des Akku`s.
• Inkl. Mast mit verschiedenen Ausrichtungsmöglichkeiten.
• Bei vollem Akku und durchgehender Dunkelheit kann die Anlage noch ca. 80 Bewegungen fahren!
• Die komplette Technik ist steckfertig vorverkabelt!

Manuelle Version

• Toranlage für Handbetrieb ausgerüstet.
• inkl. vormontiertem Bodenriegel und Bodenhülse
• Lieferung ohne elektrische Bauteile und ohne Sicherheitskontaktleisten

Gegenläufige Steuerung

• 2 Tore werden gegenüber aufgestellt und erreichen eineDurchfahrtslichte von 12m
• mit dieser Steuerung laufen beide Flügel synchron mit EINEM Tastendruck gleichzeitig(wird diese Option nicht gewählt, funktioniert jeder Flügel für sich)

Hier für eine Grundstückszufahrt:

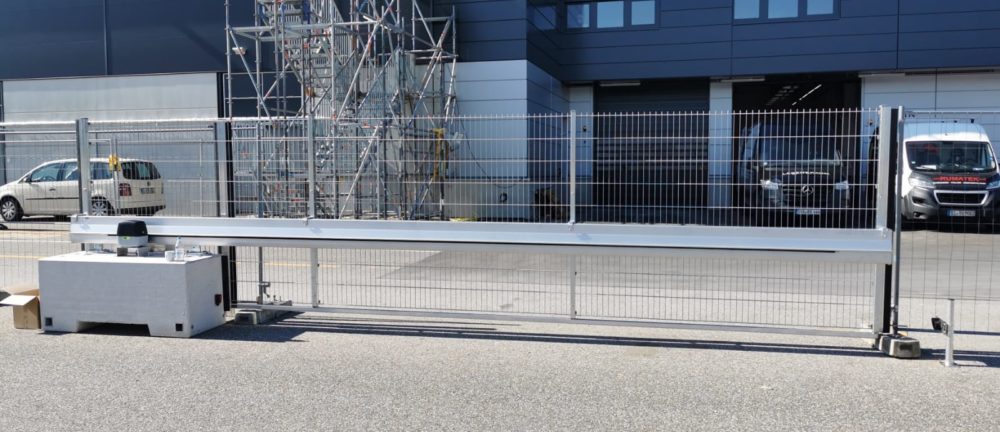

Hier als Werkszufahrt:
